Lexus ES Series – bao gồm các phiên bản ES250, ES350 và biến thể Hybrid ES300h giai đoạn 2013 - 2016 (Mã khung XV60) – từ lâu đã khẳng định vị thế là dòng sedan hạng sang cỡ trung được săn đón bậc nhất tại Việt Nam. Vận hành trên nền tảng triết lý thiết kế tinh tế, không gian cabin rộng rãi, yên tĩnh cách âm tuyệt đối cùng độ tin cậy cơ khí vô địch, Lexus ES mang lại những hành trình mượt mà như một dòng chảy tĩnh lặng. Để kiểm soát sự an toàn tối thượng cho hành khách trên dòng xe sang này, nhà sản xuất Nhật Bản đã trang bị hệ thống phanh cơ điện tử vô cùng phức tạp và nhạy bén.
Trong mạng lưới an toàn chủ động, cụm điều khiển phanh abs lexus es250 (ABS Actuator & Control Module) đóng vai trò là "bộ não bộ chấp hành" tối cao, chịu trách nhiệm tính toán và can thiệp trực tiếp vào áp suất dầu phanh của từng bánh xe trong các tình huống khẩn cấp. Do phải làm việc liên tục dưới áp suất thủy lực cực đại và dòng điện cao tần, sau nhiều năm vận hành, cụm bơm ABS có thể gặp trục trặc cơ điện tử, làm vô hiệu hóa hàng loạt tính năng an toàn. Việc thay thế chi tiết này bằng nguồn phụ tùng chuẩn chính hãng là giải pháp bắt buộc để khôi phục lại dải an toàn nguyên bản cho chiếc xe sang của bạn.
Cấu trúc cơ điện tử phức tạp của cụm bơm ABS Lexus ES Series
Cụm cấu trúc bơm ABS trên các đời Lexus ES250, ES350 và ES300h đời 2013 - 2016 không thuần túy là một linh kiện cơ khí thông thường. Đây là một khối module cơ điện tử cao cấp (Mechatronics) tích hợp cấu trúc 3 thành phần cốt lõi:
-
Khối điều khiển điện tử (ABS ECU): Phần bo mạch máy tính thông minh bọc trong vỏ nhựa chịu nhiệt. Bộ não này liên tục tiếp nhận và xử lý tín hiệu vận tốc dòng khí từ 4 cảm biến tốc độ bánh xe gửi về với tần suất hàng trăm lần mỗi giây.
-
Khối van thủy lực (Hydraulic Unit): Chứa hệ thống các van điện từ (Solenoid Valves) đóng mở thông minh. Nhiệm vụ của cụm van này là thực hiện 3 trạng thái thủy lực dứt khoát: Tăng áp suất – Giữ áp suất – Xả áp suất dầu phanh thủy lực, ngăn không cho má phanh bóp chết đĩa phanh gây hiện tượng trượt lết bánh xe.
-
Mô-tơ bơm thủy lực (Pump Motor): Động cơ điện một chiều chịu trách nhiệm bơm hoàn trả dầu phanh ngược lại từ bình chứa về đường ống dẫn khi hệ thống thực hiện chế độ xả áp, đảm bảo hành trình chân phanh luôn duy trì dải áp suất lý tưởng.
Việc bảo dưỡng hệ thống điều khiển phanh điện tử tối tân này cần được phối hợp đồng bộ với việc quản lý các linh kiện cơ học chuyển động phía dưới gầm hông. Quý khách có thể tham khảo thêm về hướng dẫn kiểm tra độ mòn lốp xe ô tô để thấy sự liên kết chặt chẽ: khi cụm bơm ABS phân phối lực hãm phẳng khít hoàn hảo xuống 4 bánh xe, dàn lốp bản rộng của Lexus ES sẽ được bảo vệ tuyệt đối khỏi hiện tượng mòn vẹt cục bộ hoặc cháy lốp do lết bánh khi phanh gấp.
Dấu hiệu "cảnh báo đỏ" cụm điều khiển phanh ABS Lexus ES bị hỏng
Khi cụm cụm điều khiển phanh abs lexus es250 gặp sự cố (thường do cuộn vách solenoid bị chập, cháy bo mạch điện tử ECU hoặc kẹt van cơ khí do dầu phanh bẩn bám cặn), chiếc xe sẽ lập tức phát ra các tín hiệu khẩn cấp dồn dập trên đồng hồ taplo:
-
Báo lỗi hệ thống đèn cảnh báo liên hoàn: Đèn phanh $ABS$ sáng vàng cố định, đi kèm với đèn cảnh báo hệ thống cân bằng điện tử ($VSC$), đèn báo phanh tay điện tử và cảnh báo hệ thống hỗ trợ khởi hành ngang dốc ($HAC$). Màn hình đa thông tin sẽ hiển thị thông điệp "Check ABS System".
-
Mất hoàn toàn các tính năng an toàn chủ động: Khi cụm điều khiển phanh ABS bị vô hiệu hóa, chiếc Lexus ES của bạn sẽ quay trở về cơ chế phanh thủy lực thuần cơ khí của những thập niên cũ. Hệ thống chống bó cứng phanh, kiểm soát lực kéo ($TRC$) và phân phối lực phanh điện tử ($EBD$) đều dừng hoạt động, khiến xe cực kỳ dễ bị mất lái, văng đuôi khi phanh gấp trên đường trơn trượt.
-
Chân phanh có hiện tượng bất thường: Bàn đạp phanh bị cứng ngắc bất thường, hoặc ngược lại, có cảm giác bị hẫng thủy lực, đạp sâu sát sàn xe mới có lực hãm nhẹ.
Để cụm bơm chấp hành ABS kích hoạt van điện từ phóng dứt khoát, dầm dề với dòng điện áp lớn, nguồn năng lượng điện phụ trợ phải luôn ở trạng thái dồi dào ổn định. Quý khách đừng bỏ qua bài viết về cách bảo dưỡng ắc quy ô tô tại nhà nhằm duy trì nguồn điện khỏe mạnh cho toàn bộ hệ thống cảm biến và máy tính điều khiển khoang máy.
.jpg)

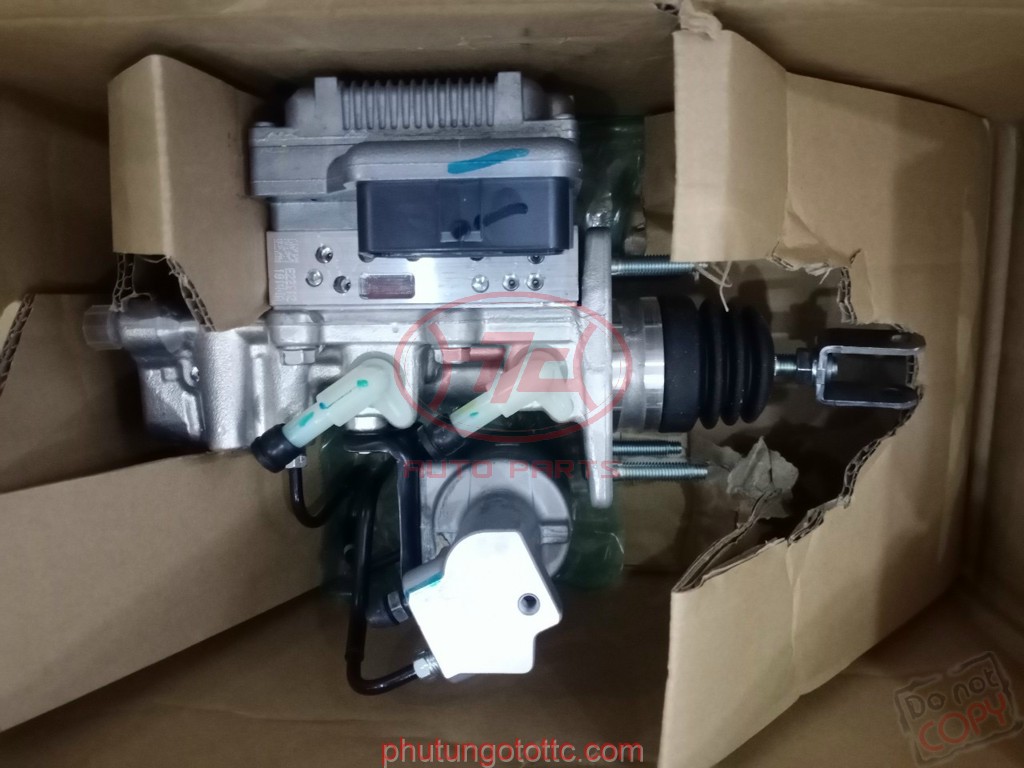

Cụm điều khiển phanh abs Lexus ES250
Áp lực nhiệt độ khoang máy hông – Tác nhân âm thầm gây hỏng bo mạch ABS
Cụm điều khiển phanh ABS trên dòng Lexus ES được bố trí đặt ngay bên trong khoang động cơ, sát vách ngăn cabin. Đây là khu vực hứng chịu luồng nhiệt lượng khổng lồ bốc ra từ khối động cơ V6 3.5L (trên ES350) hoặc khối máy Dual VVT-i 2.5L (trên ES250). Nếu hệ thống giải nhiệt của xe hoạt động kém do nước làm mát bị biến tính, nhiệt độ khoang máy tăng cao vượt ngưỡng kéo dài sẽ "nung nóng" khối nhôm thủy lực và làm bong tróc các mối hàn chì tinh vi bên trong bo mạch điện tử ABS ECU, gây ra các lỗi báo đèn ảo vô cùng phiền toái.
Do đó, quý khách nên tham khảo về tầm quan trọng của việc thay nước làm mát định kỳ nhằm giữ cho khoang máy luôn vận hành trong dải nhiệt độ lý tưởng, bảo vệ tuổi thọ cho các module điện tử cao cấp.
Trong các đợt đại tu bảo dưỡng chân gầm nâng cao, hệ thống lái dẫn hướng gầm trước cũng cần được kiểm tra đồng bộ để xe không bị hiện tượng nhao lái hay lệch tâm vô lăng. Quý khách hãy tìm hiểu thêm về quy trình kiểm tra hệ thống lái ô tô và bài viết về cách phân biệt dầu nhớt chính hãng để chăm sóc xế yêu một cách hoàn hảo nhất.
Thông số kỹ thuật cụm điều khiển phanh ABS Lexus ES250 / ES350 / ES300h
| Tiêu chí kỹ thuật | Thông số cấu trúc linh kiện chính hãng |
| Dòng xe tương thích | Lexus ES250, ES350, ES300h (Các đời sản xuất từ 2013, 2014, 2015 đến 2016) |
| Mã phụ tùng OEM chuẩn | 44540-33130 / 44540-33160 / 44050-33430 (Tùy theo số VIN của từng phiên bản) |
| Nhà sản xuất gốc | Advics Co., Ltd. (Thương hiệu phanh OE cao cấp của tập đoàn Toyota) |
| Vật liệu cấu tạo | Khối hợp kim nhôm định hình dập áp lực cao phối trộn vỏ nhựa ABS cách điện |
| Dầu phanh khuyến nghị | Toyota Genuine Brake Fluid DOT3 hoặc DOT4 tiêu chuẩn |
Quy trình kiểm tra chẩn đoán và thay thế cụm bơm ABS đạt chuẩn tại TTC
Hạng mục thay thế cụm bơm ABS liên quan trực tiếp đến tính mạng con người và hệ thống mạng điện mạng giao tiếp CAN-Bus của xe sang, do đó đòi hỏi quy trình kỹ thuật nghiêm ngặt bằng thiết bị máy tính quét chuyên dụng:
-
Quét mã lỗi chẩn đoán (Diagnostic Scan): Kỹ thuật viên kết nối máy đọc lỗi chuyên dụng Intelligent Tester của Toyota/Lexus vào cổng OBD2 để đọc chính xác mã lỗi hư hỏng (Mã lỗi dòng C như C1201, C146C...). Xác định rõ lỗi do phần cứng mạch điện hay do nghẹt van cơ khí trước khi tiến hành tháo rã.
-
Ngắt điện toàn xe và tháo rời cụm bơm cũ: Cách ly cọc bình ắc quy. Kỹ thuật viên tiến hành dùng dụng cụ tháo rắc-co chuyên dụng để mở 6 đường ống dầu phanh kim loại kết nối vào cụm bơm (tuyệt đối không làm cháy ren hay móp ống). Rút giắc cắm điện tổng hông bảo vệ an toàn.
-
Lắp đặt cụm điều khiển phanh ABS mới và siết lực kỹ thuật: Đóng bộ cụm cụm điều khiển phanh abs lexus es250 chính hãng mới vào giá đỡ cao su gầm trước. Vặn tay các đầu ống dầu phanh và dùng cờ-lê lực siết chặt theo đúng dải lực quy định tiêu chuẩn để ngăn ngừa rò rỉ áp suất dầu thủy lực.
-
Quy trình xả gió điện tử (Bleeding ABS System): Đây là bước khó nhất. Do không khí bị bẫy lại bên trong các van điện từ siêu nhỏ của cụm bơm mới, phương pháp xả gió đạp phanh thủ công truyền thống hoàn toàn vô hiệu. Kỹ thuật viên bắt buộc phải dùng máy chẩn đoán ra lệnh kích hoạt mô-tơ bơm ABS chạy cưỡng bức, kết hợp mở các ốc xả gió ở 4 heo phanh bánh xe để tống toàn bộ bọt khí ra ngoài, điền đầy dầu phanh DOT4 sạch bong vào hệ thống.
-
Cài đặt cấu hình và xóa mã lỗi (Coding & Calibration): Tiến hành thực hiện bước thiết lập lại điểm 0 cho cảm biến gia tốc dọc và cảm biến góc lái (Yaw Rate & Steering Angle Sensor Calibration) để máy tính điều khiển đồng bộ phanh điện tử nhận diện linh kiện mới hoàn hảo.
Phụ tùng ô tô TTC - Địa chỉ cung cấp cụm bơm ABS Lexus ES chính hãng uy tín
Thấu hiểu rằng sự chuẩn xác của hệ thống phanh điện tử là mạch xích tối thượng bảo vệ sinh mạng của quý khách và gia đình trên mỗi dặm hành trình tốc độ cao, Phụ tùng ô tô TTC tự hào là đơn vị cung ứng hàng đầu dòng sản phẩm cụm điều khiển phanh abs lexus es250 chính hãng nhập khẩu chính ngạch từ Nhật Bản. Chúng tôi cam kết phân phối sản phẩm mới 100% nguyên đai nguyên kiện, dập nổi mã số vách kỹ thuật rõ nét của nhà máy Toyota/Lexus Genuine Parts hoặc Advics, nói không với các dòng bơm ABS bãi, bơm mông má sửa chữa lại cực kỳ nguy hiểm.
Đội ngũ chuyên gia kỹ thuật tại Phụ tùng ô tô TTC luôn sẵn sàng hỗ trợ quý khách tra cứu chính xác mã phụ tùng tương thích khít khao 100% theo số khung (VIN) phù hợp cho từng đời xe Lexus ES cụ thể của bạn. Hãy liên hệ với Phụ tùng ô tô TTC ngay hôm nay để nhận được sự tư vấn chuyên nghiệp từ các chuyên gia chân gầm và sở hữu giải pháp an toàn tối ưu nhất cho chiếc xe của mình.
